Viga H soldada

AH steel beam is named because its section is similar to the letter "H". The H beam is a kind of steel structural member with light structure, strong bending resistance, and easy processing. According to the different manufacturing methods, it can be divided into Hot rolled H-beam and welded H-beam.

Vante H a quente

O feixe H a quente é uma espécie de material de estrutura de aço rolados e amigáveis ao meio ambiente com alto desempenho com alto desempenho . possui as características da precisão de alta dimensão, produção padronizada e economia de custos .

Soldado H-Beam

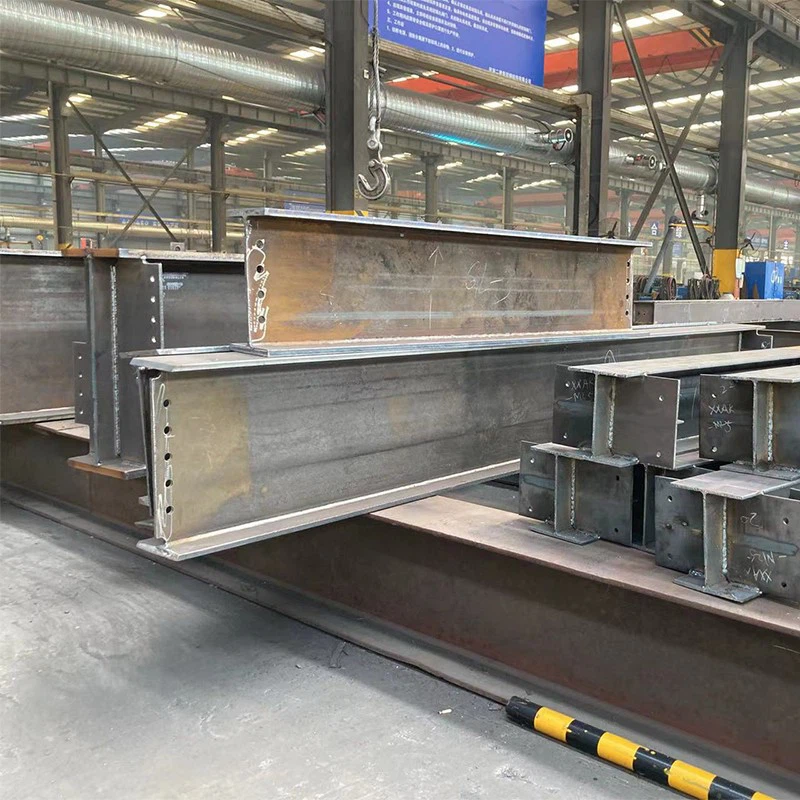

Welded H-beams are a kind of H-shaped section steel made by the welding process. Welded H-beam has the advantages of strong bending resistance, easy construction, and light structural weight. This structural steel is used for building components, such as multi-story buildings, warehouses, large-span lightweight factories, and so on.

Saiba mais sobre oDiferença entre vigas H soldadas e vigas de aço laminadas a quente.

Existem dois tipos de feixes de aço soldados: ARC submerso soldado e viga H e viga H soldada de alta frequência .

1. ARC submerso soldado H-Beam: Ao produzir um feixe H soldado de arco submerso, a placa de aço é soldada por corte automático, formação, soldagem automática de arco submerso, correção da borda da asa e outros processos .

2. soldagem de alta frequência:

1. empilhamento



As placas de aço adquiridas a siderúrgicas qualificadas são empilhadas em áreas fixas após a inspeção . antes da fabricação de feixes de aço soldados H, as placas de aço são levantadas por otários eletromagnéticos e colocados na linha de produção .

2. corte de chama



De acordo com os requisitos de design, a Web e o flange do feixe H soldado são feitos cortando a placa de aço com a máquina de corte de chama CNC, qual tolerância de tamanho é ± 2mm .

3. Assembléia



Os feixes H soldados consistem em flange e placas da web . os flanges, situados na parte superior e inferior dos feixes H, resistam às forças de flexão e cisalhamento . a web, posicionadas entre os flanges, as forças de cisalhamento .}}

4. soldagem



O equipamento de soldagem de arco submerso automático está equipado em nossa fábrica ., por um lado, pode melhorar a eficiência da produção; por outro lado, pode garantir o uniforme de solda .

5. endireitamento



O calor gerado durante a soldagem pode causar deformação do feixe de aço H ., portanto, o feixe H após a soldagem precisa ser endireitado .



Especificação



Grau de aço	Q235B
Altura da teia	220-1500 mm
Altura do flange	8-60 mm
Largura do flange	140-800 mm
Velocidade	7 m/min



Os dados acima são baseados no grau Q235b e o alisamento específico pode variar dependendo de diferentes graus de aço . para obter mais detalhes, por favor, por favor, por favor, por favor, por favor, por favor, por favor, por favor, por favorcontatoEngenheiros de vendas .

6. polimento



A função do polimento é limpar o óleo e a escória de soldagem residual nas vigas H .

7. Inspeção



A inspeção de qualidade percorre todo o processo de produção e é uma etapa importante para garantir a estabilidade estrutural ., estamos equipados com pessoal de inspeção de qualidade profissional para inspeção de feixes de aço soldados .} agências de testes como TUV, BV, ABS, etc .} também estão disponíveis {4)

8. Sandblasting



Após o jateamento de areia, a superfície (SA2 . 5 grau) das vigas de aço H é uniforme e limpa, o que pode garantir que o revestimento possa ser firmemente preso e impedir a erosão do meio corrosivo.

9. pintura



A sala de pintura totalmente selada e ambientalmente amigável opera com o princípio do fluxo de ar e filtração . durante a pintura dos feixes H soldados, a névoa de tinta gerada é capturada e o sistema de exaustão .} essa névoa é processada por meio de um sistema de filtragem, que pura o ar antes de ser lançado em}}, só que se refere a um sistema de filtragem, que se aproxima de um ambiente, que se aproxima de um sistema de filtragem, que se aproxima do ambiente.}}, que não se aproxima de um sistema de filtragem, que se aproxima de um ambiente, que se aproxima (}}}}. e ambiente de trabalho eficiente, mas também reduz significativamente a pegada ecológica das operações de pintura .

1. alta resistência e estabilidade: As vigas H soldadas fornecem excelente força e estabilidade, tornando -as adequadas para apoiar cargas pesadas e resistir às forças estruturais .

2. personalização: O tamanho da seção transversal do feixe H soldado também pode ser selecionado e feito de acordo com os requisitos, adaptando-se a vários tamanhos não padrão . podem personalizar as vigas H para atender aos requisitos específicos do projeto .

3. custo-efetividade: Comparado com o feixe H a quente, o feixe H soldado tem baixo custo de construção e menos perda . e na construção da estrutura para reduzir o peso de 30% a 40% .

4. durabilidade: O feixe H soldado tem a vantagem de boa resistência à pressão e alta capacidade de pesagem . As juntas soldadas dos feixes H são fortes e duráveis, fornecendo integridade e confiabilidade estruturais de longo prazo .

1. As soldas de alta qualidade das vigas H soldadas colocam demandas estritas no equipamento soldado e na habilidade dos soldadores .

2. O feixe de aço soldado H pode ser deformado após a soldagem; portanto, é necessário o alisamento pós-lapva .

3. em comparação com as vigas H a quente, a velocidade de produção das vigas H soldadas é mais lenta .

As vigas H soldadas são usadas como vigas e colunas em estruturas industriais e civis .

1

Suportes de carga de carga para edifícios industriais .



2

Pilhas de aço e estruturas de suporte para engenharia subterrânea .



3

Estruturas de equipamentos industriais para indústrias petroquímicas e elétricas .



4

Componentes de ponte de aço grande em expansão .



5

Vigas e colunas de plantas de estrutura de aço longo de salto .



6

Vigas de suporte para edifícios de aço de arranha-céus, estádios, shopping centers ou salas de exposição .

Em projetos de estrutura de aço, as vigas H soldadas a quente e soldadas se complementam devido à complexidade do projeto de construção, que é influenciado por fatores como estética, funcionalidade e custo arquitetônicos .}

Os feixes H com enrolamento a quente geralmente ficam aquém dos projetos arquitetônicos exclusivos, necessitando do uso de eixos H soldados para corte e soldagem personalizados ., os exemplos incluem as estruturas cantileveradas em ginásios, as colunas de aço exclusivas em salões de exposição e os projetos especiais em salões de aeroportos, 4}} Necessidades de design e processamento .

Como parceiro da Synergia, você não precisa se preocupar com a pergunta: "Como escolho a viga de aço certa H?" Basta compartilhar seus desenhos, especificações de design ou quaisquer outros detalhes relevantes, e lidaremos com toda a fabricação do seu projeto de estrutura de aço .

Aqui estão três razões pelas quais você pode depender da Synergia para iniciar seus projetos de estrutura de aço .

1. linha de produção avançada

3 linhas de produção inteligentes incluem linha de produção de feixe H, linha de produção de colunas de aço de caixa, linha de produção PKG está equipada em nossa fábrica, o que melhora bastante a eficiência da pré -fabricação de estruturas de aço .

Linha de produção de feixe H soldado

Linha de produção de coluna de aço de caixa

Linha de corte inteligente pkg

2. força de capacidade

Com uma capacidade de produção mensal robusta de 6, 000 toneladas, estamos bem equipados para atender às demandas em larga escala com velocidade e confiabilidade .

3. Serviços meticulosos: inspeção, tratamento de superfície, embalagem

Inspeção





Entendemos a importância da confiança, e é por isso que apoiamos inspeções de terceiros para a garantia da qualidade .

Tratamento de superfície





Excelente resistência à corrosão é importante para plantas químicas, áreas costeiras de estruturas de aço ou remessas de membros estruturais de aço . Assim, tratamentos de superfície como jateamento de areia (explosão de tiro) e pintura desempenham um papel na proteção de vigas H, colunas, peças estruturais de aço, etc .}}}}



SA2 avançado . 5 Sandblasting e aplicação de tinta com uma espessura média inferior a 125μm podem ser atendidos.

Embalagem





The packing solution for H beams, columns or other steel structural parts is designed to maximum protection during shipment. Welded H beams and columns are securely fixed within a steel frame to prevent movement. The use of wooden strips add an layer of cushioning, further safeguarding the beams from scratches, which may damage the painting and cause corrosion.

Em conclusão, os feixes H soldados oferecem força, feita sob medida e eficiência de custo para projetos complexos de estrutura de aço . Synergia garante fabricação eficiente de alta qualidade com máquinas avançadas e excelente capacidade de produção .Deixe nossos engenheiros de vendas fornecer suporte personalizado agora!
